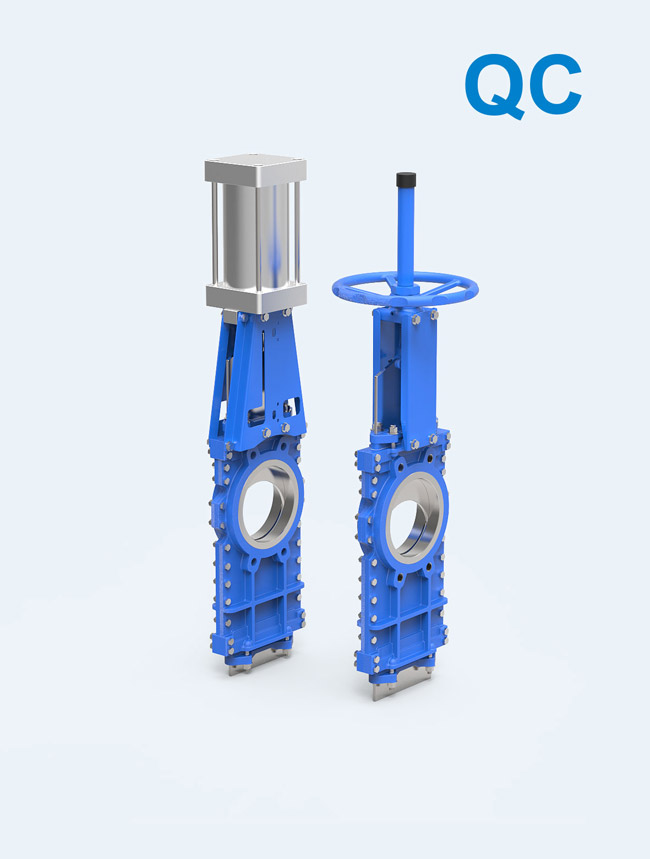

產品介紹：QC 型穿透式氣動插板閥是一種閘板與閥座始終緊密接觸 密封的閥門，其原理是閘板上開有一個通徑大小的圓口， 通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻 合的動作，閥腔與閘板間隙較小，不會隨著閘板移動而把 介質停留在閥腔中。密封閥座為活動結構設計，有防腐和 自動補償功能，因而壽命更長，在關閉和開并啟過程中閥 座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有 切斷介質的特點，安裝時不受角度限制，操作方便能隨時 調整尺度，此結構徹底解決了閥門在水平、任何角度或垂 直安裝管線不卡物料。
開關形式:手輪，渦輪，氣動，電裝，液動，電液動，鏈輪盤
型號：QCZ73X
材質：F55,F53,2205,CF3M,CF8M,CF8,WCB,GGG40
設計標準：JB/T8691-2013
| 型號： | QCZ73X |
| 工作壓力： |
DN50-DN100 16bar DN125-DN200 10bar DN250-DN400 7bar DN450-DN550 5bar DN600-DN700 3bar DN800-DN900 2bar DN1000-DN1400 1bar |
| 連接形式： | 對夾 |
| 設計標準： | JB/T8691-2013 |
| 法蘭標準： | GB/T9113.1-2010 |
| 結構長度： | GB/T15188.2-94 chart6-7 |
| 檢驗標準： | GB/T13927-2008 |
| 開關形式： | 手輪，渦輪，氣動，電裝，液動，電液動，鏈輪盤 |
| 閥體材質： | WCB,CF8,CF8M |
| 閘板材質： | F55, F53,2205, SS310, SS316L,SS316, SS304 |
| 密封材質： | NBR, EPDM,PTFE,FKM |
| 填料： | 芳綸，高水基，四氟，橡膠，石墨 |
| 適用介質： | 適用于泥漿、城市污水處理、糖廠、粉體、造紙、醫藥、 化工、食品等領域 |
| 產品描述： | QC型穿透式氣動插板閥是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作，閥腔與閘板間隙較小，不會隨著閘板移動而把介質停留在閥腔中。密封閥座為活動結構設計，有防腐和自動補償功能，因而壽命更長，在關閉和開并啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質的特點，安裝時不受角度限制，操作方便能隨時調整尺度，此結構徹底解決了閥門在水平、任何角度或垂直安裝管線不卡物料。 |
| 產品特點： |
# 2體式閥體設計 #閘板穿透式設計 # 二體式新型支架，增加了支架的強度 #氣動多功能梯形支架，結構牢固，可安裝行程開關，與開關指示裝置 |
